主要特性与技术指标

功能

• 频率范围 9 kHz 至 3，7.5，13.6 或 26.5 GHz；覆盖至 26.5 GHz 的内部前置放大器选件
• 10 MHz（标配），25 MHz（选配）分析带宽
• 内置跟踪发生器选件至 3 GHz 或 6 GHz（高达 7.5 GHz）
• 可选的 75 Ω 输入连接器，1.5 GHz（高达 7.5 GHz）

性能

• ±0.5 dB绝对幅度精度
• +17 dBm 三阶截获（TOI）
• 频率在 1 GHz 时，显示的平均噪声电平（DANL）为 -163 dBm，在 26.5 GHz 时 DANL 为 -147 dBm，使用前置放大器
• 73 dBc W-CDMA ACLR动态范围（噪声校正功能启动）

测量应用和软件

• CXA支持超过25种测量应用软件，涵盖移动通信、无线连接、数字电视和通用测试
• 可运行于 CXA 上的高级信号分析软件可支持超过70种信号制式
• 标准内置安捷伦一键式功率测量组件

自动测试和通信接口

• 符合 LXI C 类标准，并支持 SCPI 和 IVI-COM
• USB 2.0、1000Base-T LAN、GPIB
• 兼容 ESA 和其他 X 系列的远程编程语言
• 通用的 X 系列用户界面 / 开放式 Windows® XP 操作系统

描述

一台优秀的低成本信号分析仪不仅在于能获取信号的基本信息，更在于能帮助您全面掌握信号的深层次本质特性。这就是 CXA 信号分析仪作为业界领先的低成本信号分析工具的优势之所在。其功能为实现经济高效测试以及与其它 X 系列信号分析仪进行无缝集成提供了坚实的基础。同时 CXA 也是一款适用于射频微波技术和信号分析教学的绝佳工具。CXA 为您带来信号分析必不可少的功能与 X 系列出色的可扩展性 —— 助您深谙信号之本质。

N9000A CXA 信号分析仪是 X 系列测试仪器中的一员，它是综合利用仪器、测量和软件进行信号分析的演进方法。它的灵活性能够满足您在多个产品和项目中对商业和技术的要求――无论是现在还是在未来。

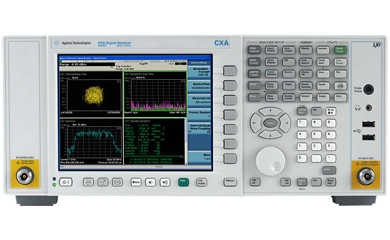

N9000A CXA 信号分析仪
