主要特性与技术指标

功能

• 3 Hz ～ 3.6、8.4、13.6、26.5、43、44 或 50 GHz；高达 50 GHz 的内部前置放大器选件
• 10 MHz（标准），25、40 或 160 MHz 分析带宽
• 利用安捷伦智能谐波混频器轻松将测试频率扩展至 110 GHz

性能

• ±0.19 dB 绝对幅度精度
• +22 dBm 三阶截获（TOI）
• 利用前置放大器和本底噪声扩展可生成 -172 dBm 显示平均噪声电平（DANL）
• -83 dB （-88 dB 额定值）W-CDMA ACLR 动态范围（启动噪声校正功能）

测量应用和软件

• PXA 支持 25 种以上测量应用，包括蜂窝通信、无线连通性、数字视频和通用。
• PXA 内部运行的软件可执行 70 多种信号格式的先进信号分析。
• 用于通用数据分析、显示和自动测量的 MATLAB 数据分析软件。
• 标配包括安捷伦功率套件一键式功率测量

自动测试和通信接口

• 符合 LXI C 类标准，并支持 SCPI 和 IVI-COM
• USB 2.0、1000Base-T LAN、GPIB
• 兼容 PSA、8566/68、856x 等的远程编程语言
• 通用的 X 系列用户界面 / 开放式 Windows® XP 操作系统

描述

PXA 信号分析仪是 Agilent X 系列中具有最高性能的成员，是当前性能信号分析仪的更新换代产品。它具有高达 50 GHz 的频率范围、可选的测量功能和出色的硬件可扩展性，能够确保在当前和未来灵活地进行配置。通过与安捷伦或第三方谐波混频器进行外混频，PXA 能够测量 325 GHz 以上的信号。PXA 具有先进的性能、灵活性、功能和可扩展性，可使您得心应手地处理航空航天、国防、商业通信等行业中要求苛刻的应用。此外，PXA 分析仪还具有广泛的远程语言兼容特性，可以更轻松地替代现有的安捷伦或惠普高性能频谱分析仪。

作为 X 系列信号分析仪的旗舰产品，PXA 信号分析仪具有出色的性能，可降低测量不确定度和显示更多的信号细节，在 160 MHz 的分析带宽上提供高达 75 dB 的无杂散动态范围。其业界领先的技术指标包括 10 kHz 偏置（1 GHz）时 –129 dBc/Hz 的相位噪声（室温），±0.19 dB 的绝对幅度精度和 2 GHz（采用前置放大器和本底噪声扩展技术）时 –172 dBm 的显示平均噪声电平（DANL）灵敏度。X 系列信号分析仪新近添加了选件 EDP（增强显示软件包），包括适用于分析时变信号频谱的频谱图特性。

我们无法预测未来，不过安捷伦可通过面向未来的测试资产来帮您创造未来。X 系列是一种利用仪器、测量方法和软件进行信号分析的演进方法。它的灵活性能够满足您在多个产品和项目中的商业和技术要求――无论是现在还是在未来。

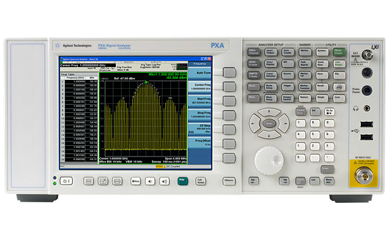

N9030A PXA 信号分析仪
