泰克和Altera合作测试56G PAM4收发器

随着PAM4技术在当前和未来IEEE标准中的迅速兴起，泰克正在满足客户对测量分析验证工具的需求。我们在两种世界一流的采集系统中为电接口分析和光接口分析提供了完善的PAM4解决方案，为100G或400G设计工程师开发PAM4提供了所需的检验和设计工具，同时提供了业内最低的噪声和最高的带宽。

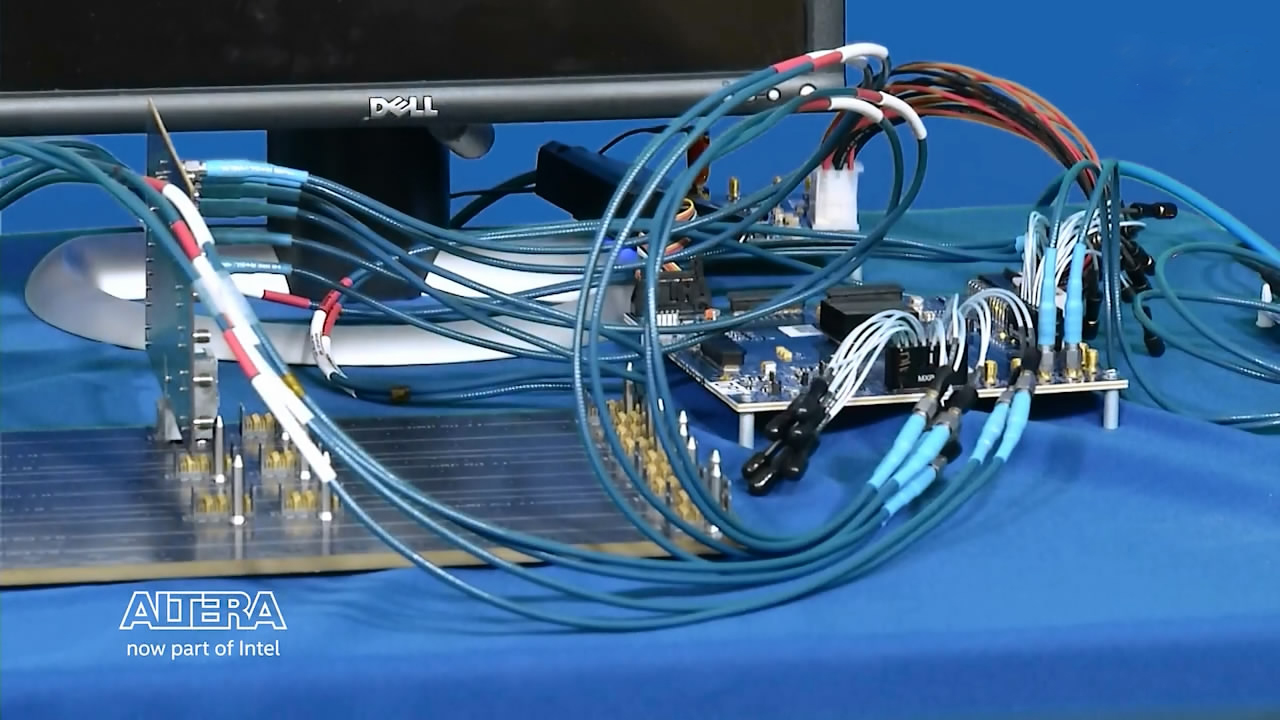

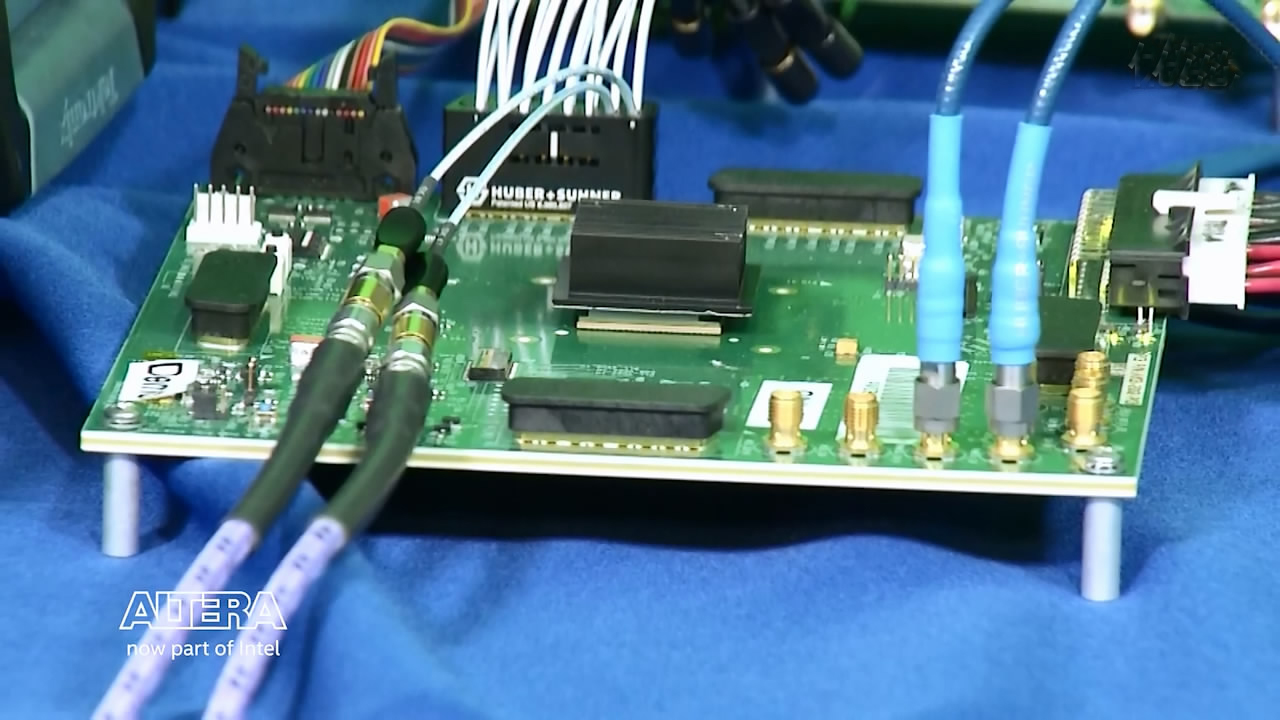

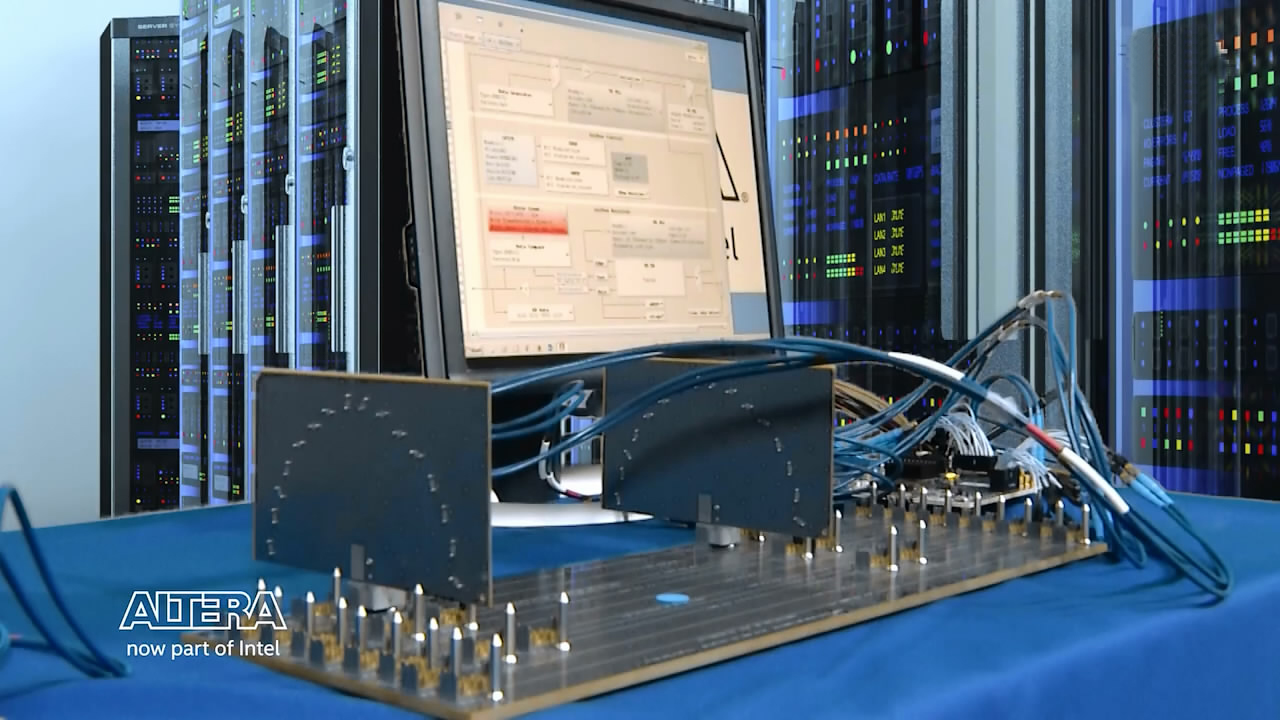

PAM4 技术正不断地推动数据通信的进步，支持400Gb/s的网络带宽，可以大大提升云计算和数据中心的接口速度。 Altera已与Tektronix 合作，测试其Stratix 10 FPGA 将PAM4信号干净地传送到数据网络的功能。请观看此影片，以深入了解有关Tektronix和Altera 之间的设计合作伙伴关系，以及 Altera如何采用由Tektronix所提供的全新DPO70000SX 70GHz 示波器进行相关的测试工作。

IEEE P802.3bs 400G (一般是8 x 50G)电接口和光接口工作组制订的最新400G以太网采用PAM4。与采用两电平信令的传统NRZ相比，PAM4中采用的四电平方案明显提高了信号复杂度，对测试设备的性能和噪声灵敏度提出了新的要求。

泰克PAM4分析解决方案全面支持光接口和电接口，新工具在DPO70000SX 70GHz实时示波器和DSA8300等效时间示波器上运行，无论需要哪种仪器配置，都可以以最高的准确度提供正确的结果。PAM4分析工具的功能包括：能够分析整个波形或相关波形，设置参考电平进行多电平门限通过失败分析，每个LSB、MSB电平的数字上升/下降时间，采用泰克提供的PAM特定PLL模型的内置时钟恢复功能。

能够使用一套同时支持光域和电域的公共工具、分析从13GBaud到56GBaud的PAM4仪器，是在业界推动这种新调制方法的关键。泰克DPO70000SX和DSA8300示波器业界领先的低噪声性能为工程师和研究人员提供了强大准确的信号采集测试系统，可以直接调整并支持多电平直接调制分析。

分析PAM4中的多电平信号要求示波器拥有低噪声和优秀的信噪比，准确地采集和分析多种比特状态。泰克DPO70000SX示波器采用异步时序交织(ATI)技术，提供了前所未有的低噪声采集，噪声要比传统频率交织性能示波器低达30%。

光PAM4测量分析也受益于低噪声采集。通过DSA8300系列采样示波器中提供的光采集技术，泰克现在提供了当前业界最低的噪声和最高的灵敏度，并且支持全面时钟恢复。基于全套TDEC和SR4一致性测量功能，泰克80C15/CRTP光模块的这种全新噪声性能水平特别适合进行光PAM4分析。

备注：方案中所用仪器及电缆组件，可联系我们获得更多详细信息。
